Vakuumovn: Sådan fungerer det, typer og nøgleapplikationer
Jul 11, 2025
Hvorfor denne artikel
Vakuumovne er blevet uundværlige i præcisionsfremstilling, hvilket muliggør forureningsfri-varmebehandling til industrier lige fra rumfart til produktion af medicinsk udstyr. Med25 årerfaring med at understøtte disse kritiske systemer,SHJ-KULdeler denne oversigt for at hjælpe producenter med bedre at forstå vakuumovnens muligheder og applikationer.
Vi inviterer ingeniører, forskere og industrispecialister til at dele deres erfaringer og indsigt omvakuum termisk behandling- især vedrørende varmestyringsudfordringer ogiinnovative løsninger. Din praktiske viden bidrager i høj grad til at fremme vakuumovnsapplikationer. Vi glæder os over diskussioner om operationel bedste praksis, effektivitetsforbedringer og nye teknologier inden for dette specialiserede område.
Hvad er en vakuumovn?
En vakuumovn er en industriovn med høj-temperatur, der bruges til varmebehandling i et vakuum- eller inertgasmiljø. Det virker ved at fjerne luft gennem støvsugning for at forhindre oxidation og andre uønskede reaktioner, hvilket sikrer processens renhed og nøjagtighed. Ovnen består af et varmesystem (f.eks. molybdæntråd eller grafitstænger), et vakuumsystem (med et trykområde på 10⁻³ til 10⁻⁶Pa), et kølesystem og et kontrolsystem, der kan nå temperaturer op til 3000 grader. Vakuumovne findes i forskellige typer, såsom lav-, mellem- og højtemperaturmodeller- og bruges til applikationer som udglødning, sintring, lodning og smeltning. Disse typer vakuumovne bruges almindeligvis på tværs af industrier som rumfart, elektronik, materialevidenskab og medicinsk udstyr. Selvom de forhindrer oxidation og sikrer ensartet temperatur, er vakuumovne dyre og{12}}energikrævende. Korrekt forsegling og sikker drift er afgørende for effektiv brug.
Oversigt over vakuumovn
--A. Definition:
Industrielt udstyr til høj-temperaturbehandling i et vakuum- eller inertgasmiljø. Kernen er at udelukke aktive gasser såsom oxygen, undgå høje-temperaturreaktioner af materialer og sikre processens renhed og nøjagtighed.

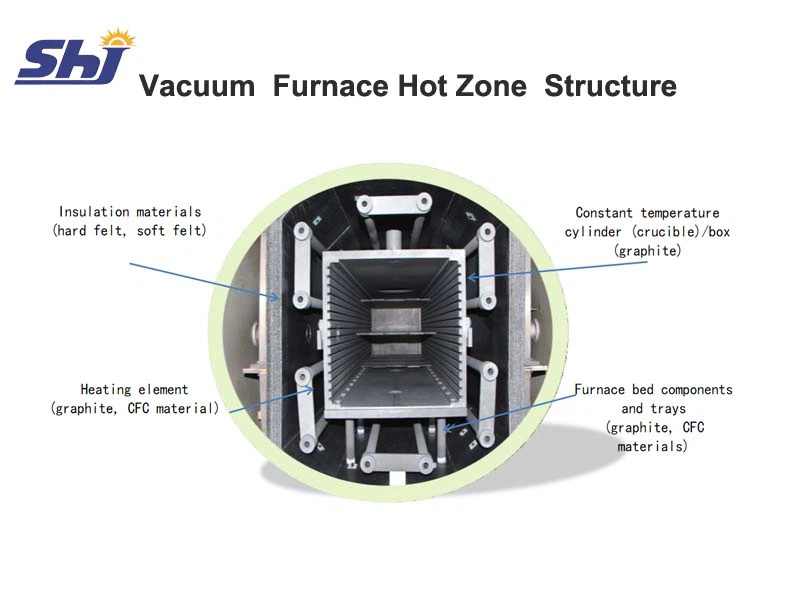

--B. Kernestruktur:
- Ovns krop:Fremstillet af høj- temperaturbestandige materialer (grafit, rustfrit stål osv.), opdelt i varm zone (varmezone) og kold zone (vakuum/kontrolsystemzone), der kræver god tætning og termisk isolering.
- Varmesystem:Varmeelementerne er høj-temperaturbestandige materialer såsom molybdæntråd og grafitstav; opvarmningsmetoderne omfatter modstandsopvarmning, induktionsopvarmning, elektronstråleopvarmning osv.
- Vakuum system:Den er sammensat af mekaniske pumper, molekylære pumper osv., og vakuumgraden kan nå 10⁻³ til 10⁻⁶Pa; kontrolsystemet styrer nøjagtigt parametre som temperatur (op til 3000 grader) og vakuumgrad.
- Kølesystem:Vandkølende eller luft-køleanordning, der bruges til hurtigt at køle ned og beskytte ovnlegemet.
--C. Arbejdsprincip:
- Støvsugning (fjernelse af luft for at forhindre oxidation) →
- Opvarmning (ensartet opvarmning i vakuum/inert gas miljø) →
- Varmekonservering (afslutning af sintring, udglødning og andre processer) →
- Køling (kontrol af hastigheden for at forhindre stress/deformation).
--D. Vigtigste anvendelsesområder:
- Materialevidenskab:sintring af høj-temperaturlegeringer og keramik; udglødning af halvledermaterialer.
- Elektronikindustrien:lodning af komponenter, vakuumbelægning (PVD, CVD teknologi).
- Luftfart:høj-temperaturbehandling af turbineblade og raketmotorkomponenter; støbning af kulfiberkompositmaterialer.
- Værktøjsfremstilling:vakuumsintring af hårdmetalværktøjer og forme.
--E. Klassificering (efter forskellige kriterier):
|
Klassifikationsgrundlag |
Type |
Nøgleparametre / funktioner |
|
Temperaturområde |
Lavtemperatur vakuumovn |
<1000°C |
|
Mellemtemperatur vakuumovn |
1000-1600 grader |
|
|
Højtemperatur vakuumovn |
>1600 grader |
|
|
Ansøgning om metalmateriale |
Vakuum varmebehandlingsovn |
Til justering af materialestruktur |
|
Vakuumsintringsovn |
Fortætning af pulvermaterialer |
|
|
Vakuum loddeovn |
Tilslutning af metalmateriale |
|
|
Vakuum smelteovn |
Metal- og legeringssmeltning |
|
|
Struktur |
Vertikal vakuumovn, horisontal vakuumovn, boksvakuumovn |
Klassificering efter ovnlayout |
--F. Fordele og ulemper:
Fordele:Ingen oxidation, afkarburering, hold materialets overflade glat; god temperaturensartethed, høj procesgentagelighed; velegnet til materialer med høj-aktivitet og høj-renhed.
Ulemper:Høje udstyrsomkostninger, højt energiforbrug; kompleks vedligeholdelse (behov for regelmæssigt at skifte vakuumpumpeolie og tætninger); begrænset opvarmnings-/kølehastighed, lav produktionseffektivitet.
Specifik type vakuumovn
Når du vælger en vakuumovn, er det vigtigt at matche den rigtige type til den specifikke anvendelse og det materiale, der behandles. Forskellige ovne er bygget til at håndtere en række industrielle behov, hvad enten det er til præcis udglødning, sintring, lodning eller endda smeltning. At kende de specifikke krav-hvad enten det er til rumfartsdele, elektronik eller medicinsk udstyr-vil hjælpe dig med at vælge den rigtige ovn for at få de bedste resultater. Nedenfor vil vi dykke ned i de forskellige typer vakuumovne, der bruges på tværs af industrier og fremhæve de processer, de er bedst egnede til.
Vakuum smelteovn
Kernestruktur:ovnhus (dobbelt-vand-afkølet rustfrit stål), vakuumsystem (vakuumgrad 10⁻³ til 10⁻⁶Pa), digel (grafit/vand-afkølet kobber/keramisk materiale), varmesystem (induktion/lysbueopvarmning/elektron).
Arbejdsprincip:vakuum → forvarmningssmeltning (metal når smeltepunkt, fjerner gas og lavt-smeltende urenheder) → raffinering og kontrollerende sammensætning → størkningsstøbning.
Hovedapplikationer:rumfart (titaniumlegering Ti-6Al-4V, nikkel-baseret legering Inconel 718 smeltende); nuklear industri (zirconiumlegering nukleart brændstofbeklædning); elektronik (højrent silicium, ædelmetalmål); medicinsk udstyr (cobalt-chrom legering, titanium implantater).
Vakuum varmebehandlingsovn
Kernestruktur:ovnlegeme (dobbelt-vand-afkølet rustfrit stål, foret med isoleringsmateriale), varmesystem (grafitstænger osv., maksimal temperatur 2400 grader ), kølesystem (gas-/olie-quenching), vakuumsystem (vakuum-grad 10⁻µ til 10⁻µ).
Arbejdsprincip:for-støvsugning efter påfyldning af ovnen → opvarmning og isolering (homogenisering af materialeorganisation) → bratkøling/langsom afkøling → temperering/ældning (afspænding).
Hovedapplikationer:værktøjsforme (højhastigheds-stål bratkøling, formglødning); rumfart (ældning af fast opløsning af titanlegering); elektronik (sintring af magnetisk materiale); medicinsk udstyr (nedkøling af rustfrit-ståludstyr).
Vakuum loddeovn
Kernestruktur:ovnhus (dobbelt-lags vand-afkølet rustfrit stål, varmeskjold), varmesystem (nikkel-tråd af kromlegering/grafitstav osv.), vakuumsystem (vakuumgrad 10⁻³ til 10⁻⁵Pa), køle-/graderet system (køling).
Arbejdsprincip:forbehandling (rengøring af emnet, for-indstilling af loddemateriale) → vakuumopvarmning → befugtning og fyldning af loddemateriale (kapillærvirkning) → køleefter-behandling.
Hovedapplikationer:rumfart (lodning af motorturbineblade); elektronisk emballage (kobber og keramisk substratforbindelse); atomenergiudstyr (rustfrit stålrør og beklædningsforbindelse af zirkoniumlegering).
Vakuumsintringsovn
Kernestruktur:ovnlegeme (dobbelt-lagsvand-afkølet rustfrit stål, kompositisoleringslag), varmesystem (molybdæntråd/grafitrør osv., maksimal temperatur > 2400 grader), tryksystem (varmpresseovntryk 5~50 MPa), vakuumsystem (vakuum⁻0 grad).
Arbejdsprincip:pulverforbehandling → ovnpåfyldning og støvsugning → temperaturstigningssintring (partikelbinding og fortætning) → varmekonservering og tryksætning (varmpresning) → køleefter-behandling.
Hovedapplikationer:pulvermetallurgi (WC-Co cementeret carbid sintring); avanceret keramik (siliciumnitrid-lejekugler); elektroniske materialer (MLCC sintring); additiv fremstilling (3D-printede dele stressaflastning).
anbefaler top-producenter af industrielle vakuumovne
Når det kommer til at vælge en vakuumovn til industrielle anvendelser, er det afgørende at vælge en producent med en dokumenteret track record for kvalitet og pålidelighed. Følgende liste over-ledende producenter af industrielle vakuumovne er baseret på vores omfattende brancheerfaring og er ikke rangeret i nogen bestemt rækkefølge. Vores anbefalinger sigter mod at give indsigt i betroede navne på området uden nogen specifik skævhed eller konkurrencefokus. Det er vigtigt at bemærke, at selvom disse producenter er velrenommerede, er det vigtigt at lave din egen research, vurdere specifikke behov og overveje faktorer såsom service, garanti og-eftersalgssupport for at mindske eventuelle potentielle risici.
--Højtydende-vakuumovne i Kina
Hebei BoxiangVakuum (河北博翔)
- Kernestyrke:Varmebehandlingssystemer i militær-/rumfartsklasse-
- Nøgleprodukter:Høj-gaskøleovne, vakuumloddeovne
- Teknisk højdepunkt:±3 graders termisk ensartethed, AI-assisteret proceskontrol
- http://bhzkl.com/
Shenyang Vacuum Technology Institute (沈阳北真)
- Kernestyrke:National standard bidragyder for ildfast metalbearbejdning
- Nøgleprodukter:Store-vakuumsintringsovne, fler-kammersystemer
- Teknisk højdepunkt:Specialdesign af wolfram/molybdæn
- www.syzkys.com
Shanghai Chen Hua Electric Furnace (上海晨华电炉)
- Kernestyrke:Halvleder- og solcelleindustriens løsninger
- Nøgleprodukter:Vakuum karbureringsovne, monokrystallinske siliciumvækstsystemer
- Markedskant:40%+ markedsandel i Østkina præcisionsvarmebehandling
- www.chenhua.cn
Hunan DINGLI Technology (顶立科技)
- Kernestyrke:Materialebehandling med ultra-høj temperatur (2400 grader +).
- Nøgleprodukter:Pulvermetallurgiovne, kulfibergrafitiseringssystemer
- Innovation:Multi-fysisk termisk feltsimulering
- www.chinaacme.net
Trone Maskineri (厦门至隆真空)
- Kernestyrke:Omkostningseffektive-modulære løsninger
- Nøgleprodukter:Vakuum induktion smelteovne, grafen produktionssystemer
- Differentiator:30 % lavere vedligeholdelsesomkostninger sammenlignet med branchegennemsnittet
- www.cnpowder.com.cn
--Globale markedsledere
ALD Vacuum Technologies (Tyskland)
- Dominans: 60 %+ andel i behandling af jetmotorkomponenter
- Flagskibsteknologi:Lav-opkulning (LPC) til turbineskiver
- www.ald-vt.com
SECO/WARWICK Group (Polen/USA)
- Bæredygtighedspioner:Vector™-serien med 15 % energibesparelse
- Seneste træk:Acquired Surface Combustion (2023) til hybridovnslinjer
- www.secowarwick.com
Ipsen International (USA)
- EV Market Specialist: Tesla batterimaterialebehandlingssystemer
- Pålidelighed:Titan® vakuumsystemer med<0.5% annual downtime
- www.ipsenusa.com
Chugai Ro (Japan)
- Benchmark for biler:Integrerede vakuum/atmosfære linjer til Toyota/Honda
- Præcision:±1 grads kontrol i masseproduktionsmiljøer
- www.chugai-ro.co.jp
ECM Technologies (Frankrig)
Forskning-Løsninger for karakter:Leverandør af ITER-kernefusionsprojekter
Gennembrud:Plasma-forbedret vakuumbehandling (PACVD)
Industrier involveret i vakuumovne omfatter:
- Rumfart(vakuum varmebehandling, vakuum lodning, vakuum tørring og emballering);
- Elektronik og halvledere(vakuumglødning, diffusion og epitaksial vækst af halvlederwafere; vakuumpakning af elektroniske komponenter; vakuumtørring og sintring af lithiumbatterielektrodematerialer) --- skal diskuteres
- Mekanisk fremstilling og præcisionsbearbejdning(vakuumhærdning og hærdning af præcisionsforme; vakuumkarbureringsbehandling osv.)
- Materialevidenskab og ny energi(vakuumsmeltning og rensning af specialmetaller (såsom wolfram, molybdæn, tantal og andre ildfaste metaller); vakuumsintring; vakuumbelægning og udglødning af siliciumwafers i solcelleindustrien)
- Skæreværktøj og værktøjsindustri(vakuum varmebehandling og belægning)
- Bil- og jernbanetransportindustrien(vakuum varmebehandling og sintring)?
- Videnskabelig forskning og særlige industrier
Nøglespørgsmål
Spørgsmål 1: Hvordan fungerer et vakuumovnsystem?
Svar: Vakuumsystemet består af mekaniske pumper, molekylære pumper, diffusionspumper osv. Dets kernefunktion er at udvinde gassen i ovnen for at opnå den påkrævede vakuumgrad (såsom 10⁻³ til 10⁻⁶Pa) i ovnen, og derved udelukke iltning, iltning og andre aktive gasser fra reaktionen eller andre aktive gasser. høje temperaturer, og sikring af renheden af behandlingsprocessen.
Spørgsmål 2: Hvordan adskiller vakuumlodde- og sintringsovne sig i brug?
Svar: Vakuumloddeovn bruges hovedsageligt til tilslutning af metalmaterialer. Mellemrummet mellem samlingerne er fyldt med loddemateriale for at opnå metallurgisk binding. Typiske anvendelser omfatter forbindelsen mellem turbineblade og honeycomb-tætningsringe i flymotorer og forbindelsen mellem kobbersubstrater og keramiske substrater i elektroniske effektmoduler. Vakuumsintringsovn bruges hovedsageligt til fortætning af pulvermaterialer. Pulverpartiklerne kombineres til en tæt krop gennem høj temperatur. Typiske anvendelser omfatter sintring af hårdmetal (WC-Co) værktøjer og fremstilling af siliciumnitrid keramiske lejekugler. De to fokuserer på to forskellige procesmål: "forbindelse" og "fortætning".
Spørgsmål 3: Vigtigste tekniske udfordringer i vakuumovne og -løsninger (f.eks. vakuumsmeltning)
Svar: De vigtigste tekniske vanskeligheder omfatter metalfordampning og -forurening, digel- og metalreaktion, temperaturensartethedskontrol osv. Tag vakuumsmelteovnen som et eksempel:
① Metalfordampning og forurening: Metaller med lavt smeltepunkt (såsom magnesium og zink) er nemme at fordampe og forurener ovnlegemet ved høje temperaturer. Løsningen er at bruge lav-inert gas (argon) beskyttelse eller kondensator til at opsamle flygtige stoffer;
② Digel- og metalreaktion: Smeltet metal- og grafitdigel kan forårsage kulstofforurening (såsom titaniumsmeltning). Løsningen er at bruge vand-afkølede kobberdigler (koldbedsovne) eller keramisk coatede digler;
③ Temperaturensartethed: Store-barrer er tilbøjelige til sammensætningsadskillelse. Løsningen er at bruge elektromagnetisk omrøring eller centrifugalstøbeteknologi til at fremme smeltehomogenisering.
Til sidst
I slutningen af denne artikel,SHJ-KULvil fortsætte med at dele mere indsigt om vakuumovne. Dernæst vil vi dykke ned i strukturen af vakuumovns varme zoner og give vigtige tip om vedligeholdelse. Hvis du er interesseret eller har spørgsmål, er du velkommen til atnå ud til os. SHJ-CARBON deler mere end gerne ud af vores ekspertise og diskuterer eventuelle hotzone-relaterede-problemer, du måtte have.
